黑人粗大视频_国产一区二区三区免费观看_久久99深爱久久99精品_午夜影院在线_久草视频网_国产免费黄色

莫來石磚是以莫來石為主晶相的硅鋁系統耐火制品。由于電熔莫來石磚的主晶相莫來石，因此莫來石的耐火度在1850℃左右，荷重軟化溫度高，高溫蠕變率低，抗熱震性好，耐酸性侵蝕。

電熔莫來石磚以高鋁礬土為原料，將不同的礬土配成莫來石的組成(3Al2O3·2SiO2，質量百分比是Al2O3 72%、SiO2 28%)。在2300℃左右熔融，于1850℃下澆鑄于砂型內，然后進行退火以消除應力。主要晶相為莫來石和剛玉，玻璃相填充在晶相間。其耐玻璃液侵蝕比燒結的耐火材料強，但不如其他電熔耐火材料。加入少量(7%~8.5%)二氧化鋯，可以使莫來石晶相變小，磚組織致密，莫來石量增至60%~70%，相對地降低了玻璃相的含量、并減少了制品的裂紋。電熔莫來石磚的熱膨脹系數低、抗熱震性好、耐玻璃液的侵蝕性強。

制造電熔莫來石磚時，在冷卻過程中先析出剛玉晶體，然后在析出莫來石晶體。余下少量的SiO2、Al2O3、Fe2O3、CaO、MgO、Na2O等后成為玻璃相。玻璃相在磚中所占比例達25%。其中含有許多低熔點物質，因此抗侵蝕性比其他電熔磚差。玻璃相中還存在氣泡和還原性物質，因而使用時會污染玻璃液。

耐火材料廠協議標準規定，電熔莫來石磚的牌號為ShHML。制品的理化指標、尺寸允許偏差和外觀質量見表所列。

電熔莫來石的理化指標

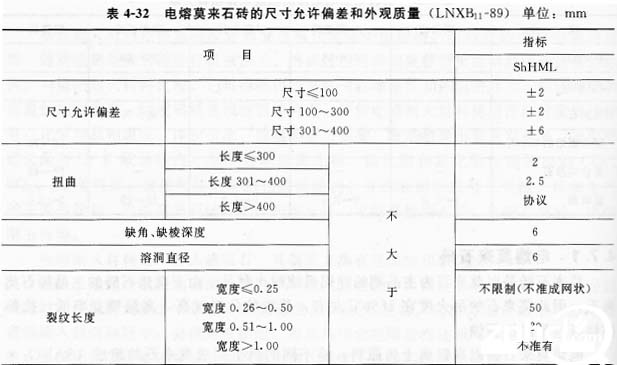

電熔莫來石磚的尺寸允許偏差和外觀質量

莫來石磚在1450℃以上不宜與堿類物質接觸，否則將使莫來石分解。在1370℃以上的還原氣氛下，莫來石也將分解，部分SiO2變為氣態SiO離開磚體。在溫度高于1650℃時，即使不是還原氣氛而在較低的氧分壓下，莫來石也會分解。
